粵華

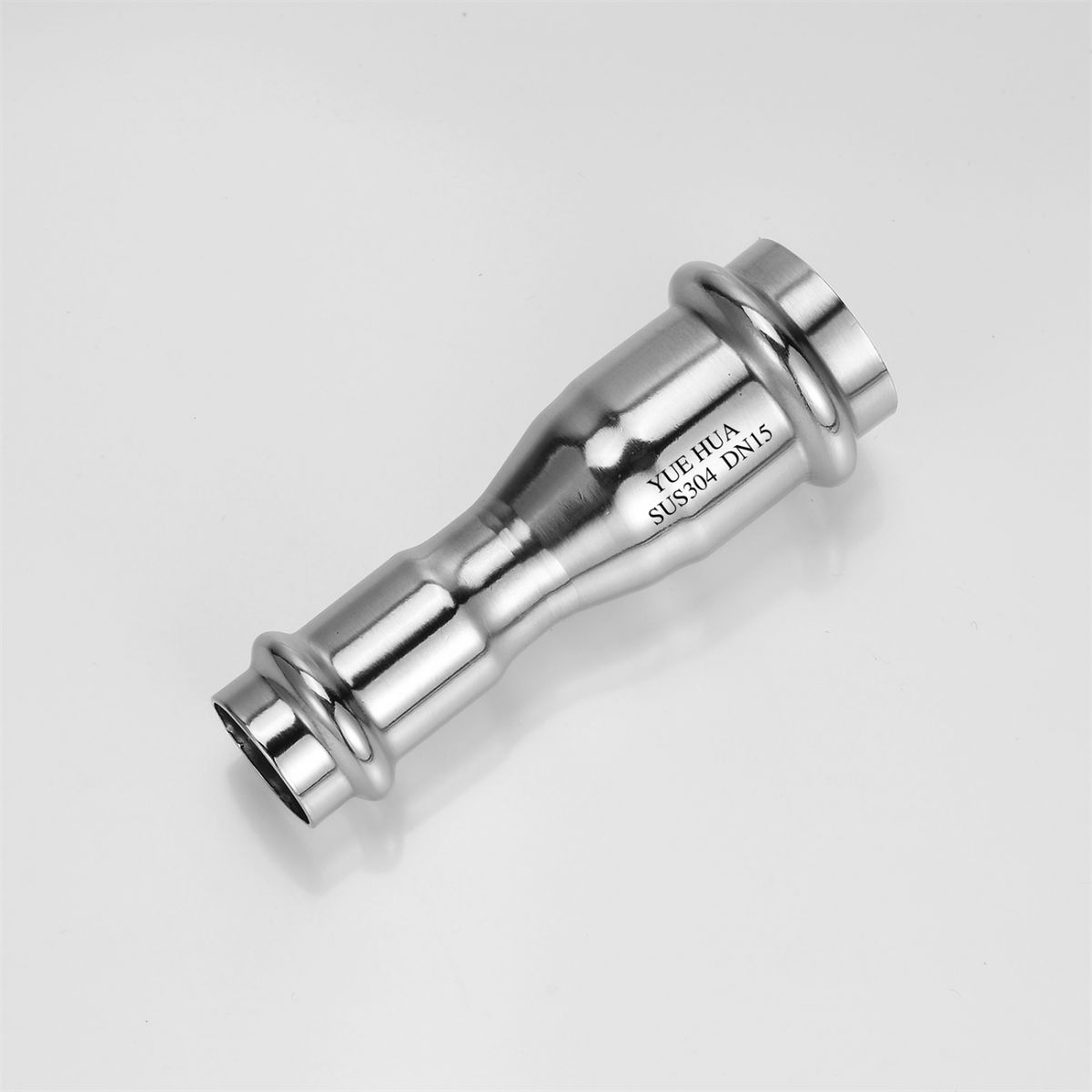

異徑直通

系列：不銹鋼雙卡壓管件

材質：S30408 (304)/S31603 (316L)

額定工作壓力：液體=1.6MP、氣體=0.8Mpa、燃?xì)?O.4Mpa

工作范圍：冷水、熱水、直飲水、燃?xì)?、醫用氣體輸送等

工作溫度：氣體-40°℃～80℃;水0°℃～100°℃

產品詳情

產品描述

雙卡壓連接是利用鋼管的剛性，通過使用專用壓接管道的工具，對管道連接部位通過擠壓變形，從而增大管材與管件的摩擦力，實現抱緊和密封。

安裝時先將管材端部插入帶有O型密封圈的管件乘口，通過強行擠壓使不銹鋼管件及插入的管材由與圓形變?yōu)榱叫?，變形后管材與管件之間的摩擦力增大實現抱緊;0型密封圈因受到擠壓變形后產生彈性從而在連接部位起到密封作用。


執行標準

《不銹鋼卡壓式管件組件》GB/T 19228.1-2011

《薄壁不銹鋼卡壓式和溝槽管件》CJ/T 152-2016

《燃?xì)廨斔陀貌讳P鋼管雙卡壓式管件》CJ/T 466-2014

產品參數
公稱通徑 尺寸 外徑
L L1 L2 L3 L4 A B D
DN20*15 75 25 29
DN25*15 93 25 32
DN25*20 87 29 32
DN32*15 119 25 48
DN32*20 110 29 48
DN32*25 105 32 48
DN40*15 139 25 58
DN40*20 130 29 58
DN40*25 125 32 58
DN40*32 135 48 58
DN50*15 156 25 65
DN50*20 149 29 65
DN50*25 138 32 65
DN50*32 150 48 65
DN50*40 149 58 65
DN60*25 138 32 58
DN60*32 153 48 58
DN60*40 153 58 58
DN60*50 153 65 58
DN65*40 225 58 85
DN65*50 218 65 85
DN80*40 225 58 95
DN80*50 270 65 95
DN80*65 268 85 95
DN100*40 277 58 82
DN100*50 272 65 82
DN100*65 242 85 82
DN100*80 227 95 82
